これ に続いてクロック周りを触ります。
クロック周りの構成

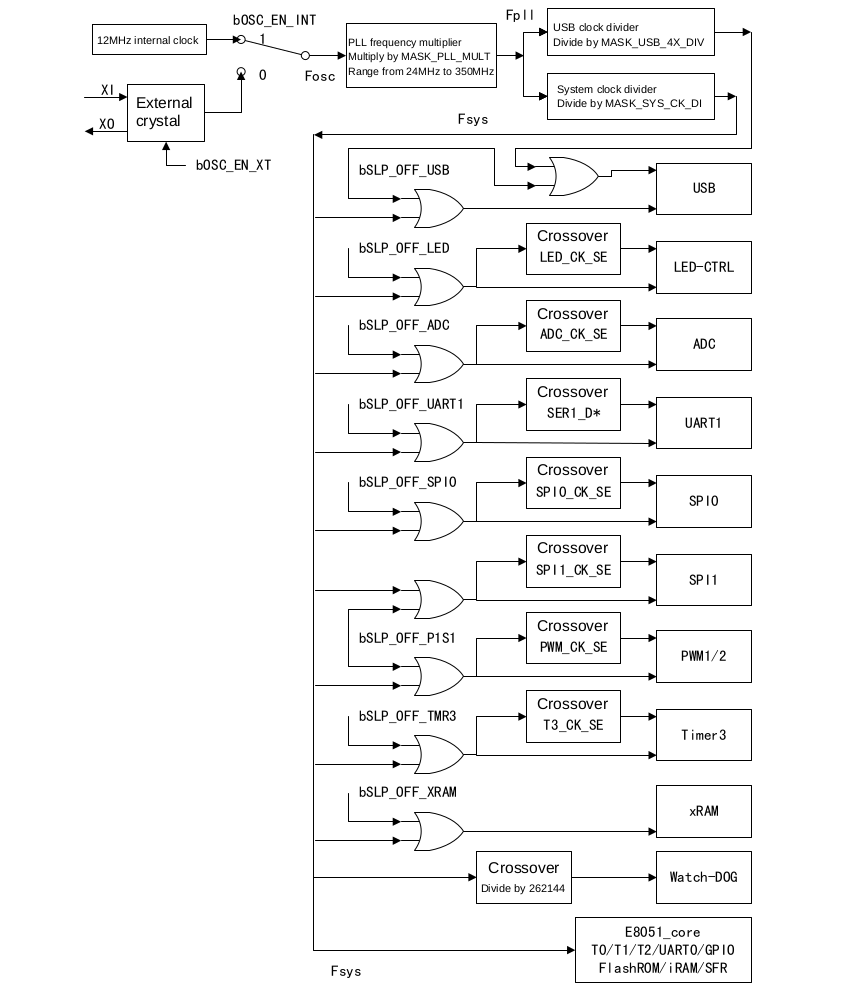

CH559のデータシートより
クロックの供給元は12MHzの内蔵オシレーターか外部水晶振動子の二択で、PLLで倍の周波数にした後にUSB用とその他のクロックに別れる。それぞれ分周器がついており、各ペリフェラルにも分周器がついてる。
STM32とかとそんなに変わらないですね
レジスタ

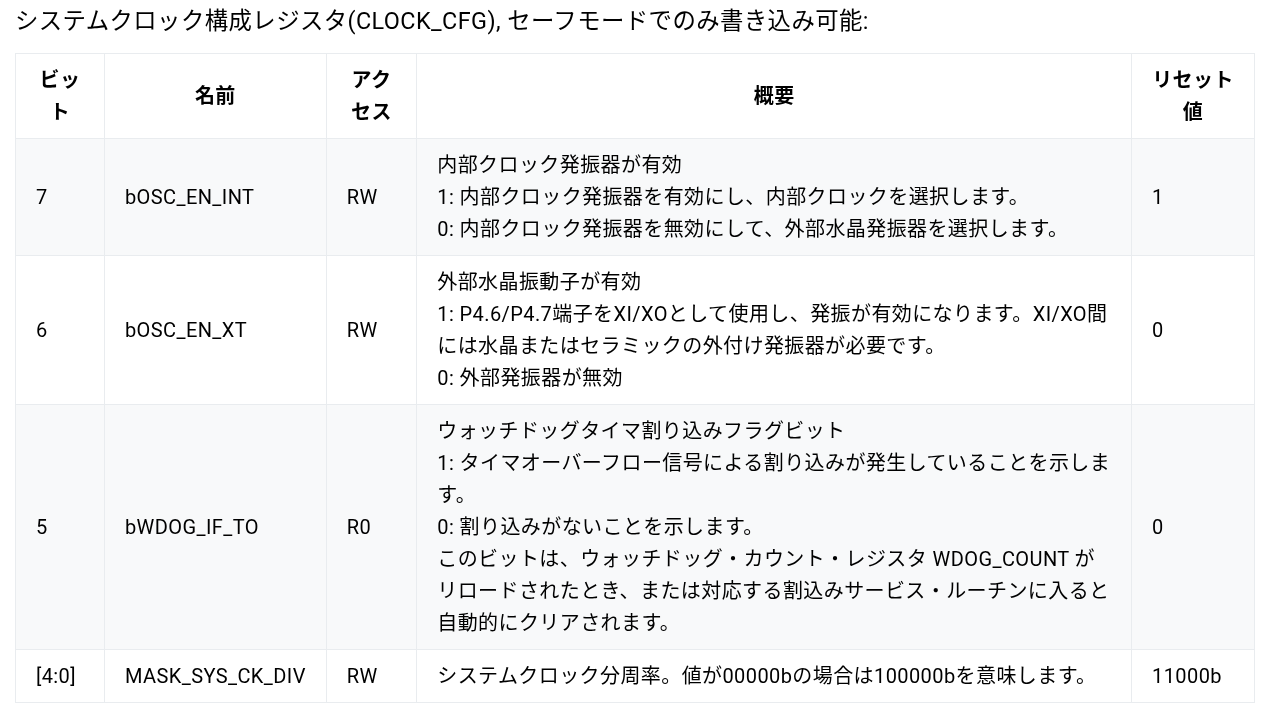

クロックに関わるレジスタはCLOCK_CFG

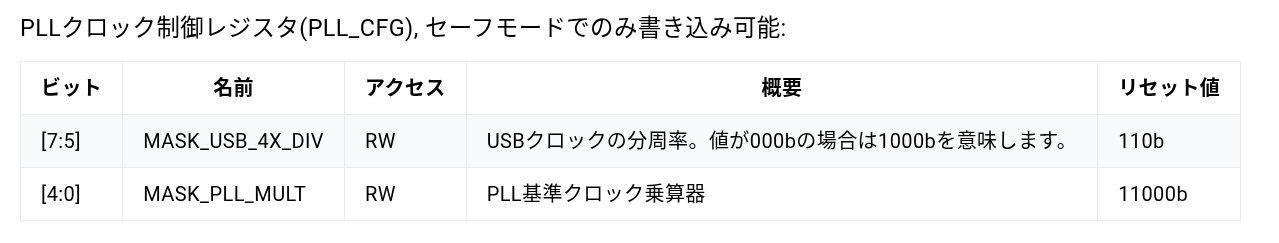

とPLL_CFG
の2つ
セーフモードとは
いくつかのレジスタはセーフモードに入らないと書き換えられないように保護されてるとのこと
セーフモードへの入り方は
SAFE_MOD
レジスタに0x55
を書き込むSAFE_MOD
レジスタに0xAA
を書き込む
この操作をした後、13〜23サイクルはセーフモードでその後通常モードになる。
もしくは任意の値をSAFE_MOD
に書き込むことでも出られる
プログラム
まずはセーフモードへ入るための関数を用意
inline void __enter_safe_mode() {
SAFE_MOD_REG = 0x55;
SAFE_MOD_REG = 0xAA;
}
inline void __exit_safe_mode() {
SAFE_MOD_REG = 0xFF;
}
そしてクロックの設定を変える関数も用意
inline void clock_init(uint8_t pll_mul, uint8_t fusb_div, uint8_t fsys_div) {
__enter_safe_mode();
PLL_CFG_REG = 0;
PLL_CFG_REG |= (fusb_div << 5) | pll_mul;
CLOCK_CFG_REG &= 0b11100000;
CLOCK_CFG_REG |= fsys_div;
__exit_safe_mode();
}
これでクロックを変え放題…と思いきやclock_init
のinline
を外すとクロック設定が変わらない…
inline
つけて壊れるのは分かるけど外すと壊れるってどういうこと?
考えてもわからなかったので出力されたアセンブリを見てみると

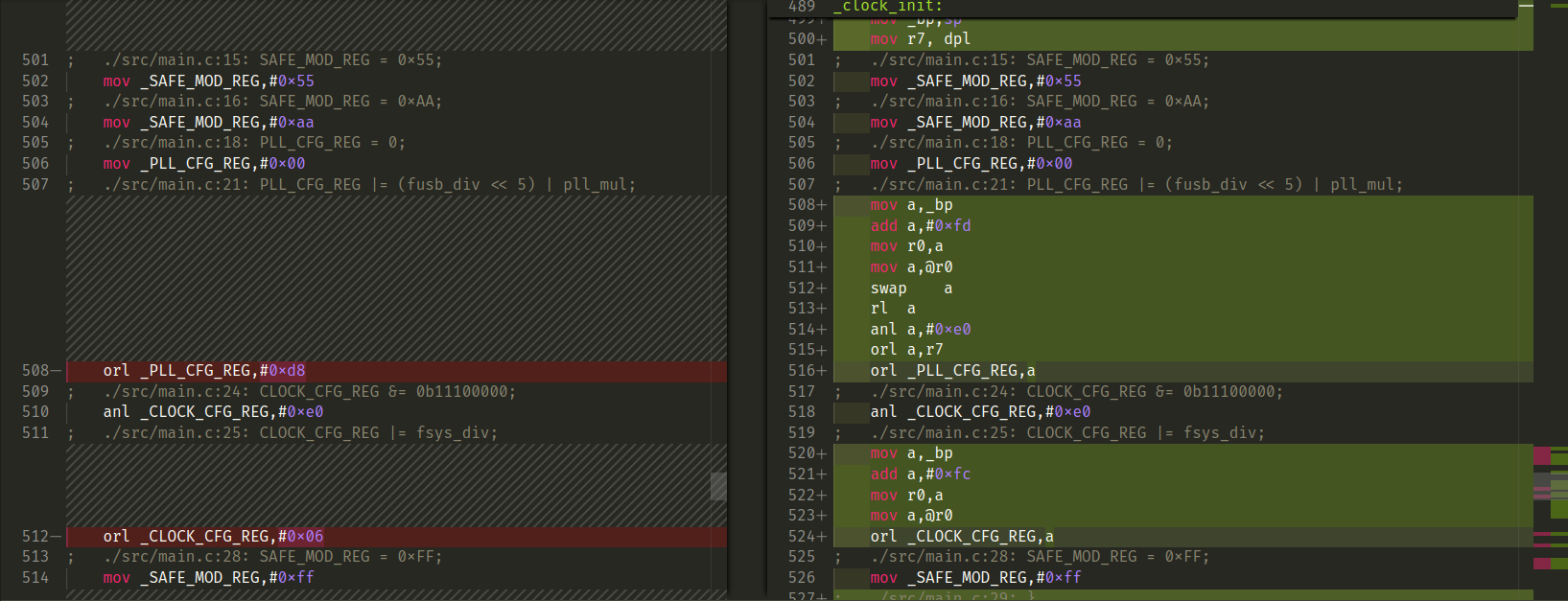

左: inlineあり, 右: inlineなし
なんか処理長くね?もしかして13〜23サイクル超えてる?
結論
void clock_init(uint8_t pll_mul, uint8_t fusb_div, uint8_t fsys_div) {
uint8_t tmp = (fusb_div << 5) | pll_mul;
__enter_safe_mode();
PLL_CFG_REG = tmp;
CLOCK_CFG_REG &= 0b11100000;
CLOCK_CFG_REG |= fsys_div;
__exit_safe_mode();
}
書き込む値の計算を終わらせておき、セーフモード内でする処理を少なくしたら動きました

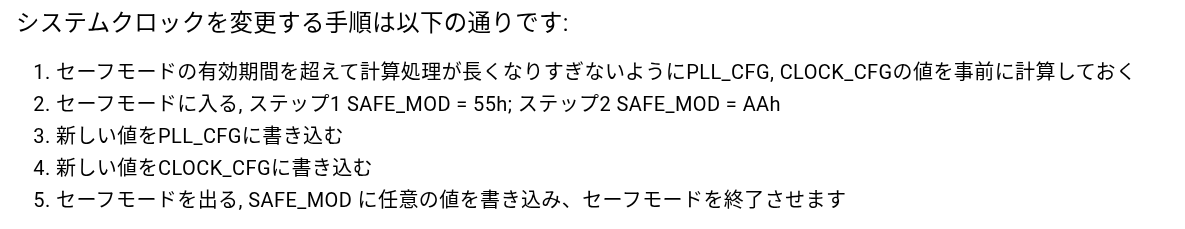

まぁデータシートにそうしろって最初から書かれてたんですけど…
データシートはちゃんと読め(戒め)
コードはgithubに上げました
https://github.com/Netetra/ch55x-template
