CH559とは
CH559は江蘇沁恒股分有限公司(WCH)が作ってるUSBホスト・デバイスの機能がくっついてる8bitマイコンで、コアは8051とかいう1980年に作られたCPUを拡張したものらしい
日本では秋月で売ってます

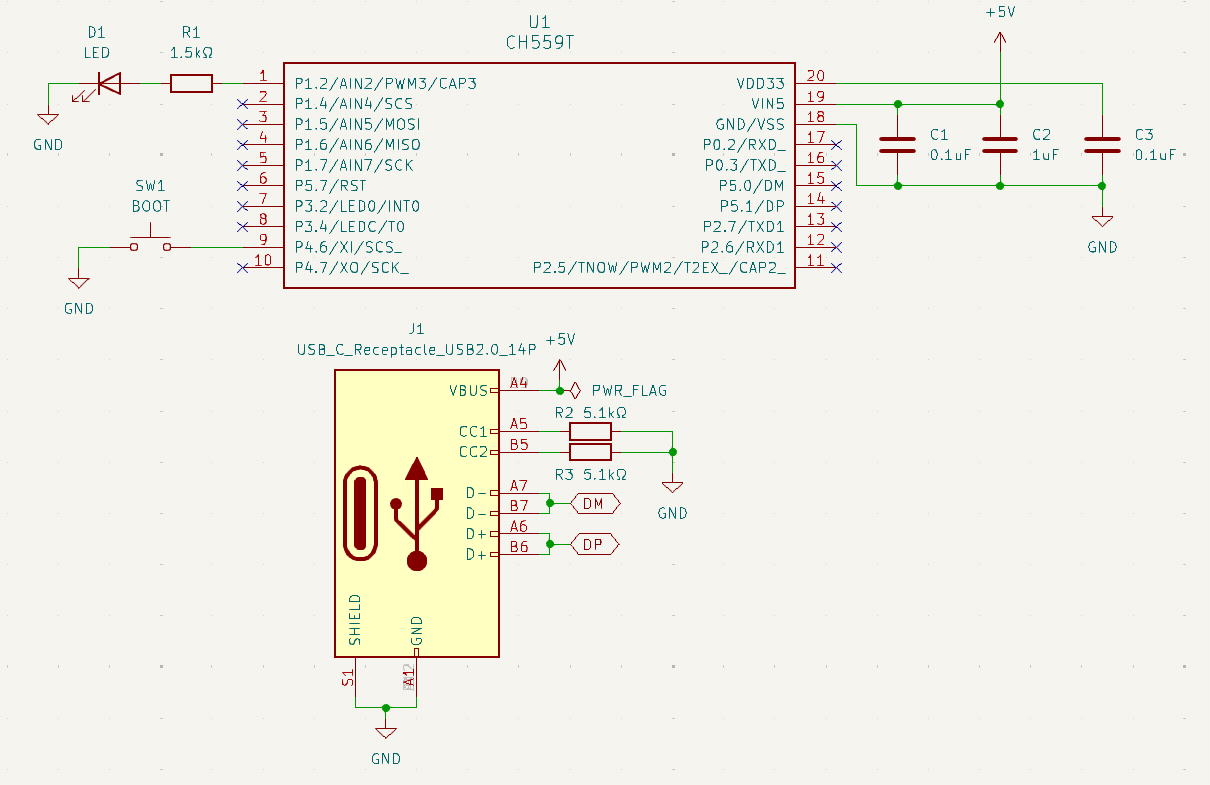

回路
- リセットは珍しくLowにすると入るらしい
- P4.6はブートモードの選択で起動時にLowならブートローダーに入り書き込みができるようになる
- 内部にレギュレータが内蔵されてて、外部にレギュレータを載せないならVDD33をデカップリングしなくちゃだめらしい

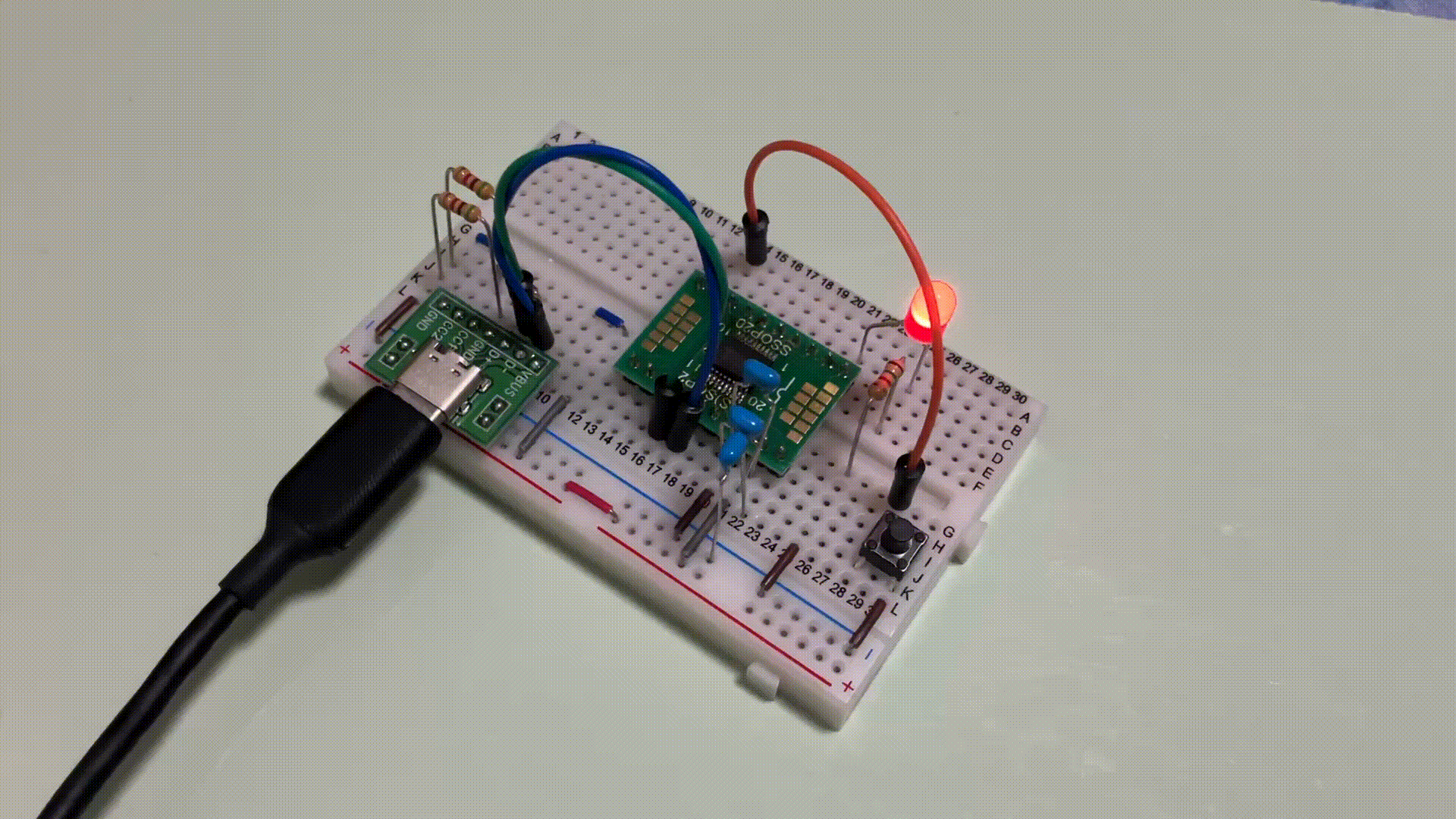

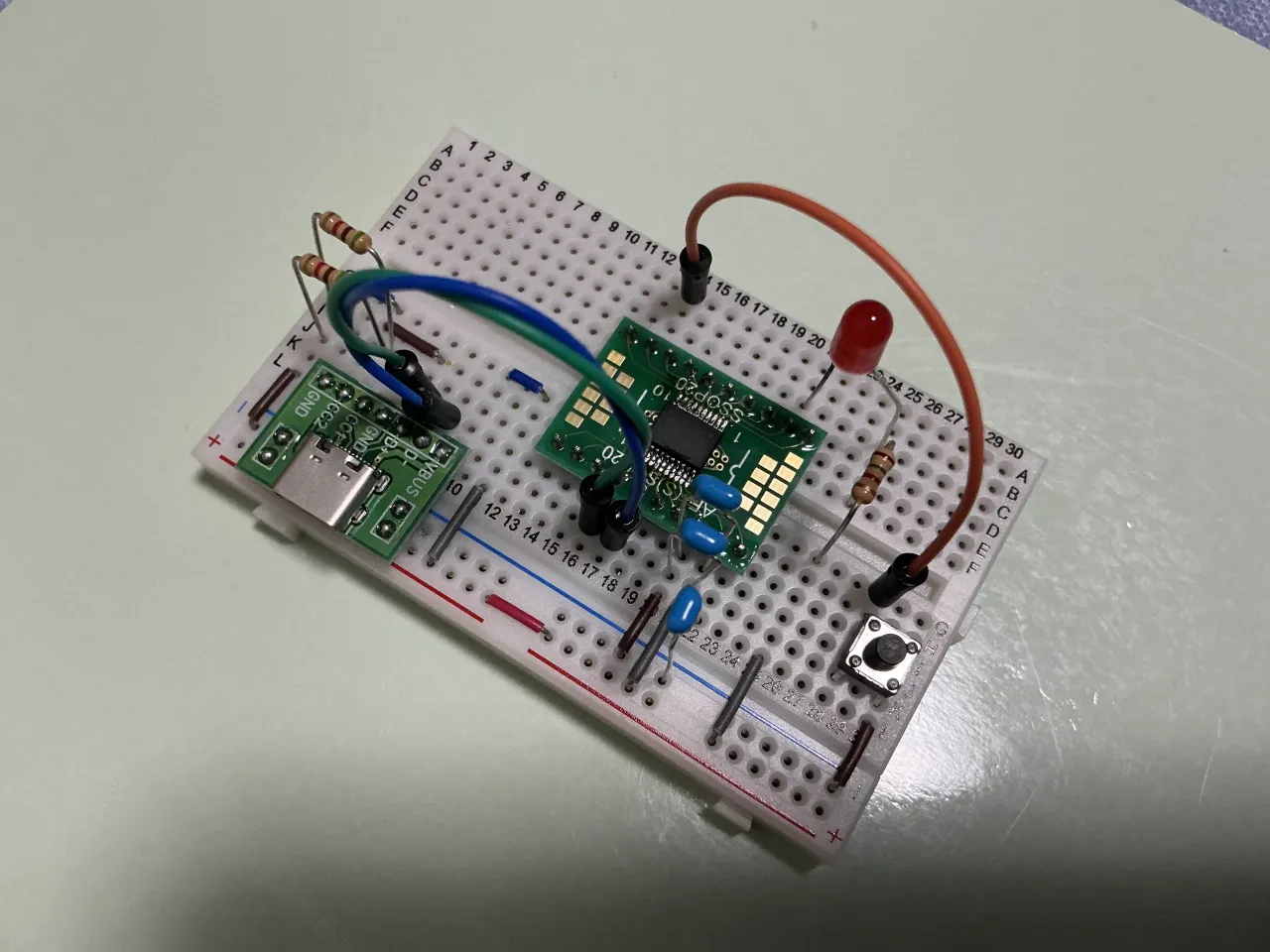

実際に組んだところ
プログラム
#include <stdint.h>
#include "ch559.h"
void main() {
PORT_CFG_REG = 0b00101101;
P1_DIR_REG = 0b00000100;
P1_PU_REG = 0b11111011;
P1_REG = 0x00;
while (1) {
P1_REG = (!(P1_REG & 0b00000100)) << 2;
for (uint32_t i = 0; i < (100000UL); i++) {
__asm__("nop");
}
}
}書き込み
P4.6をLowにしながらPCにUSBで接続。Rust製の書き込みツールwchispで書き込みます
https://github.com/ch32-rs/wchisp
wchisp flash ./out/main.hex
作った環境はgithubに上げました
https://github.com/Netetra/ch559-template
