やること

シルクにどのピンがなんの機能かを書く
はんだペーストではんだ付けするならできるだけ部品を片面に置く

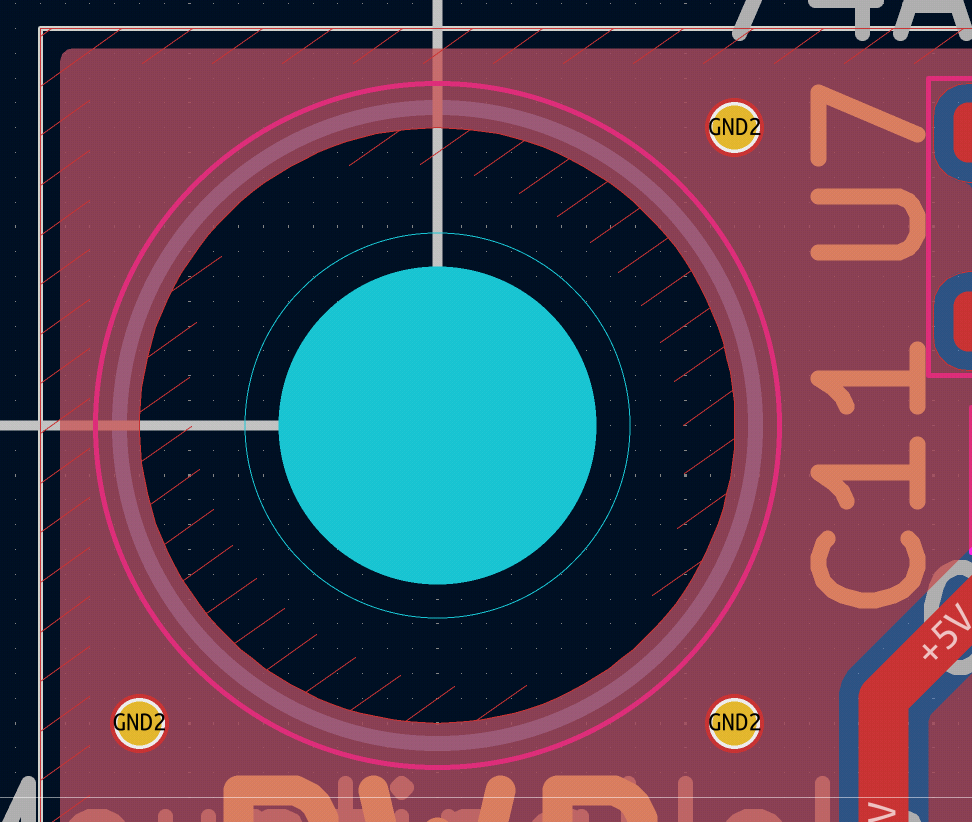

ネジ穴のネジ頭が当たるところはGNDベタを剥ぐ

基板業者ごとのメモ

JLCPCB

デザインルール

項目	値
最小クリアランス	0.1mm
最小配線幅	0.16mm
最小アニュラー幅	0.05mm
最小ビア直径	0.25mm
導体から穴のクリアランス	0.35mm
導体から基盤端クリアランス	0.2mm
最小スルーホール	0.15mm
穴から穴へのクリアランス	0.25mm
最小テキスト高	1mm
最小のテキストの太さ	0.153mm

注意点

V-Cutで分割されてる各基盤で15mm以下の長さの辺が一つでもあると追加料金
- 例: 15x20mmの基板を縦横6x5で並べて30枚を入れる場合
V-Cutの入った基板全体の外形は70x70mm以上のサイズでなければならない
- 40x60mmの基板を縦に2枚並べて80x60mmにした場合
追加料金なしの最小の直径/ホールサイズは0.45mm/0.35mm
~~Vカットするなら「←V-Cut」と指示を入れておく~~
- 無くてもしてくれた
